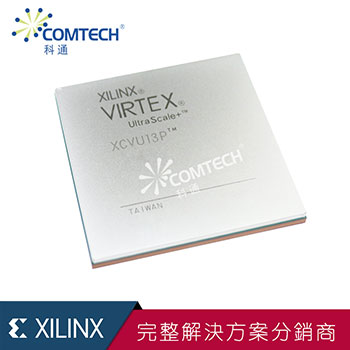

VIRTEX-VU-P 產品優勢

Virtex® UltraScale+™ 器件在 14nm/16nm FinFET 节点上提供最高性能及集成功能。Xilinx 第三代 3D IC 使用堆叠硅片互联 (SSI) 技术打破了摩尔定律的限制,并且实现了最高信号处理和串行 I/O 带宽,以满足最严格的设计要求。它还提供注册的芯片间布线,可实现大于 600 MHz 的运行,具有丰富灵活的时钟,可提供虚拟的单片设计体验。 作为业界功能最强的 FPGA 系列,UltraScale+ 器件是计算密集型应用的完美选择:从 1+ Tb/s 网络、机器学习到雷达/警示系统。

價值 特性
计算加速
  • 数据中心需要优化工作负载,以动态更改各种虚拟化软件应用的吞吐量、时延和功耗需求。Virtex UltraScale+ FPGA 可作为一款可扩展、可重新配置的加速平台,其可针对复杂的工作负载进行优化。Virtex UltraScale+ FPGA 中大量的原始计算能力和 I/O 灵活性适合于数据中心应用中的计算密集型工作负载。
  • 5G 基带
  • 灵活的硬件加速、低时延工作和高速交换功能是 5G 基带的关键。Virtex UltraScale FPGA 可为不断发展的 5G 基础架构提供可扩展的动态解决方案。
  • 有线通信
  • 多达 128 个电源优化型高速收发器和 Nx100G 网络核心,有助于在小型封装中实现 1Tb 线卡。支持 FEC 和 OTN 模式的集成型 100G 以太网 MAC 可为相干光学产品提供高度灵活的接口,以设计稳健的系统。
  • 雷达
  • 波束形成和其它雷达功能的结合,可带来巨大的信号处理需求以及在频谱竞争环境中的精确跟踪和/或制导。有了 Virtex UltraScale+ FPGA,雷达设计人员不必在性能和 SWaP-C 之间做出选择。Virtex UltraScale+ FPGA 可通过增强的 DSP 资源、片上内存及高度的互连性提供更高的性能。与通用处理器不同,FPGA 可进行重新编程,改变波形和算法,以实现更多的并行处理。
  • 测试和测量
  • Virtex UltraScale+ FPGA 拥有海量 DSP 带宽和大量的收发器,可为网络/协议分析仪、信号生成器以及有线通信测试仪提供高性能的数据处理和分析。海量片上嵌入式内存是数据分级和系数表及 FIFO 的理想选择
  • VIRTEX-VU-P 產品列表

      • 型號
      • 邏輯單元
      • DSP Slice
      • 內存 (Kb)
      • GTY/GTM 收发器 (32.75/58 Gb/s)
      • 最大 I/O 引腳數
      • XCVU3P
      • 862
      • 2280
      • 115.3
      • 40/0
      • 520
      • XCVU5P
      • 1314
      • 3474
      • 168.2
      • 80/0
      • 832
      • XCVU7P
      • 1724
      • 4560
      • 230.6
      • 80/0
      • 832
      • XCVU9P
      • 2586
      • 6840
      • 345.9
      • 120/0
      • 832
